PROTSESSIVENTIILIDE AJAMID, ASENDIANDURID JA POSITSIONEERID
Festo pakub laia valikut automatiseeritud protsessiklappide lahendusi, mis on mõeldud vedelike ja gaaside töökindlaks juhtimiseks näiteks keemia- ja toiduainetööstuses. Kui protsessiklapid ise on meie kodulehel juba varasemalt tutvustatud, siis käesolevas uudises keskendume nendele süsteemi võtmekomponentidele, mis tagavad täpse ja usaldusväärse töö – ajamitele, asendianduritele ja positsioneeridele.
Protsessiklapid jagunevad juhtimisloogika järgi kahte suuremasse gruppi:
avatud/suletud (open/close) juhtimisega ajamid, kus klapp töötab kahes asendis (ON/OFF),
proportsionaalselt juhitavad ajamid (proportionally controlled actuation), kus klapi avatus on sujuvalt reguleeritav vastavalt protsessi vajadusele.
Festo lahendused hõlmavad nii veerandpöörde- kui lineaarajameid, nutikaid asendiandureid ning positsioneere, mis võimaldavad klappide täpset juhtimist ja protsessi stabiilsust nii lihtsates lülitusrakendustes kui ka nõudlikes reguleerimisprotsessides. Lisaks toetavad digitaalsed tööriistad, nagu veebipõhine konfiguraator, kiiret valikut, korrektset komplekteerimist ning sujuvat kasutuselevõttu.

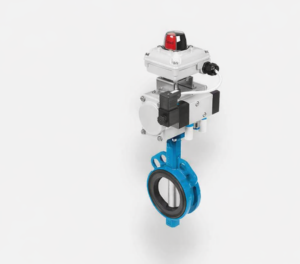

Avatud/suletud ajamiga klapid

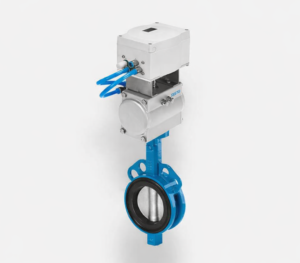

Proportsionaalselt juhitavad ajamid

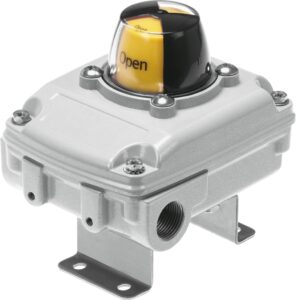

Positsiooniandurid
Annab juhtsüsteemile tagasisidet klapi asendi kohta.
- Näitab, kas klapp on avatud või suletud.
- Võimaldab visuaalset ja elektrilist oleku tuvastamist.
- Tagab protsessi ohutuse ja kontrollitavuse.
Omadused:
- Eelmonteeritud kinnitusadapter lihtsaks paigaldamiseks
- Lõppasendi nukkasid saab seadistada lihtsalt ja ilma lisatööriistadeta
- Tugev ja korrosioonikindel konstruktsioon, sobib kasutamiseks rasketes keskkonnatingimustes
- Selgelt nähtav 3D-asendiindikaator võimaldab veerandpöördeajami hetkeseisu kiiresti tuvastada
- Saadaval turvafunktsioonidega versioonid
- Variandid vastavalt Euroopa plahvatuskaitsedirektiivile (ATEX)

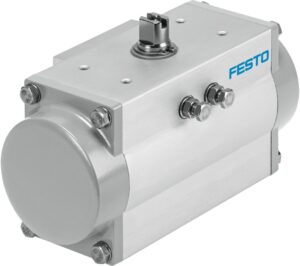

Pöördajamid
Pneumaatiline ajam, mis pöörab klapi võlli 90° (¼ pööret), muutes suruõhu mehaaniliseks pöördliikumiseks.
Omadused:
- Saadaval isetagastuvana (single-acting) ja kahe toimelisena (double-acting)
- Kinnitusavade muster vastavalt VDI/VDE 3845 standardile
- Protsessiklapi ühendus NAMUR ISO 5211
- Sulgumissuund muudetav
Tugev, libisemiskindel ja kergesti puhastatav alumiiniumkorpus

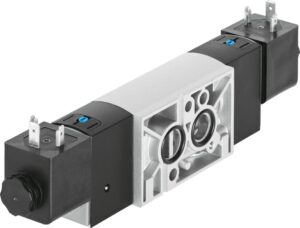

Pöördajamite solenoidklapid
Solenoidklappe, nagu Festo VSNC, kasutatakse pneumaatiliste protsessiajamite liigutamiseks (lahti-kinni). Nad ei võimalda ajami sujuvalt reguleerida.
Omadused:
- NAMUR liidestus vastavalt standardile VDI/VDE 3845
- Muudetav funktsionaalsus ühes korpuses 3/2- või 5/2
- Valikus EX klassi solenoidid
- Töötemperatuuri vahemik –20 … 60°C
- VSNC-…FN variant tagab suurema energiatõhususe väiksema energiatarbega
Positsioneerid
Positsioneerid võimaldavad klapiajameid juhtida proportsionaalselt juhtsignaalile, tagades klapi sujuva ja täpse asendi reguleerimise ning seeläbi ka läbivoolava meedia koguse kontrolli. Erinevalt solenoidklappidest, mis töötavad peamiselt sisse-välja režiimis, võimaldavad positsioneerid vaheasendite täpset juhtimist ja protsessi stabiilsemat reguleerimist. Lisaks pakuvad need ulatuslikku tagasisidet klapi oleku, positsiooni ja diagnostika kohta, mis on oluline automatiseeritud protsesside jälgimiseks. Järgnevalt tutvustame CSMX ja CSMH positsioneere ning nende peamisi omadusi.

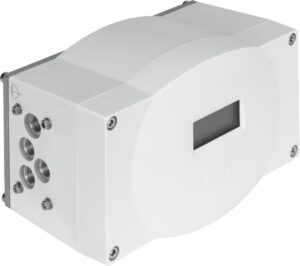

CSMX positsioneer

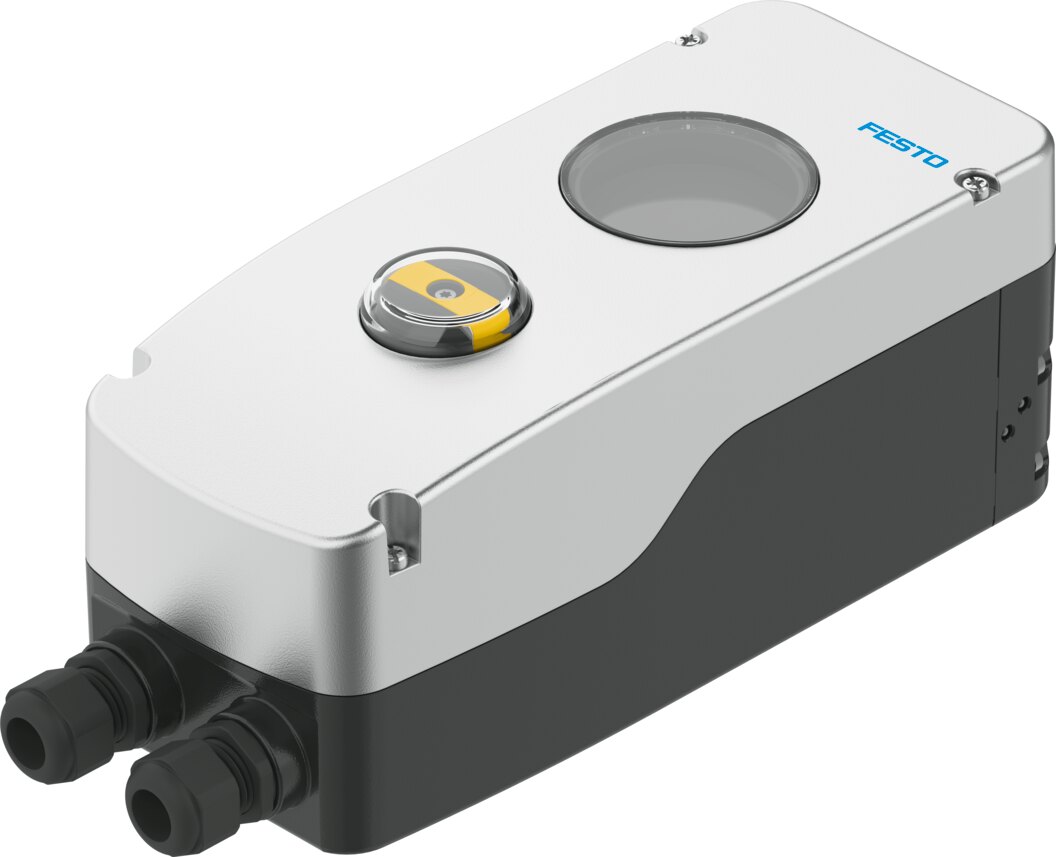

CMSH positsioneer
Omadused:
- Digitaalne elektropneumaatiline positsioneer
- Sobilik isetagastuvatele ja kahetoimelistele ajamitele
- Võimalik kasutada sisemist või väliseid positsiooniandureid
- Kiire kasutuselevõtt
- Variandid ohutusfunktsioonidega (fail-safe)
- Juhtsignaalid 0 -10V või 0/4 – 20mA
- Analoogtagasiside signaal 0-20mA
Omadused:
- Intelligentne digitaalne elektropneumaatiline positsioneer HART-kommunikatsiooniga
- Sobilik isetagastuvatele ja kahetoimelistele ajamitele
- Võimalik kasutada sisemist või väliseid positsiooniandureid
- Kasutuselevõtt, seadistamine, hooldus ja diagnostika kohalikult ekraanilt või kaugjuurdepääsuga EDD-põhise (Electronic Device Description) või FDT-põhise (Field Device Tool) liidese kaudu
- Variandid ohutusfunktsioonidega (fail-safe)
Võtke meiega ühendust ja leiame Teile sobiliku lahenduse.
